隔膜压力表
YTP系列隔膜压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固,温度较高听液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。
隔膜式压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。


型号标记规范
标记1:Y-100B/SR/MF(A)316/4Mpa/50-4.0HGJ46
通用仪表为Y-100B不锈钢压力,链接形式为SR散热式,采用敞开凸面法兰MF,隔离器(法兰)材料为碳钢,膜片材料为316不锈钢,测量范围0-4Mpa,法兰标准50-4.0HGJ46
标记2:YSG-2/Z/MG(B)/哈/1Mpa/20-4.0HGJ47
通用仪表为YSG-2电感压力变送器,链接形式为直接,采用工字型法兰MG,隔离器(法兰)材料为1Cr18Ni19,膜片材料为哈氏合金,测量范围0-1MPa,法兰标准20-4.1HGJ47

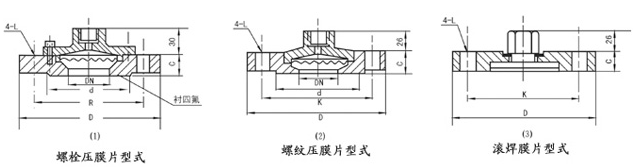

外形尺寸:

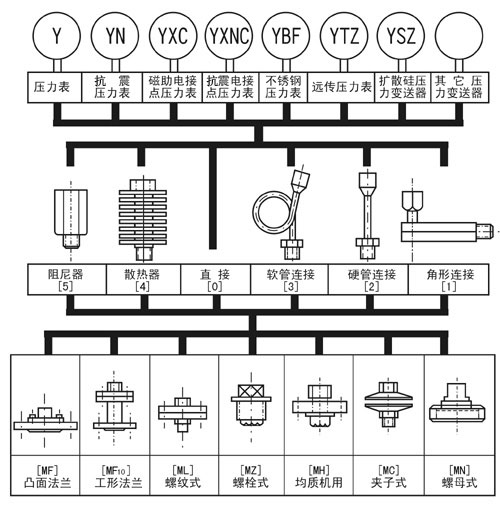

选型标示:
□---选配压力表型号
□---隔膜膈离器型式
            L-螺纹式(≤60MPa)
            F-法兰式(≤25MPa)
            F10-工字形法兰式(≤4MPa)
            C-夹子式(0.1~2.5MPa)
            N-螺母式(0.1~2.5MPa)
            Z-螺栓式(1~25MPa)
            H-均质机用(10~60MPa)
□---连接的代号
            0)直接(被测介质温度<80℃)
            1)角形(被测介质温度<150℃)
            2)硬管(被测介质温度<200℃)
            3)软管(1米.2米.4米.6米)
            4)散热器(被测介质温度<200℃)
            5)阻尼器
□---膜片材料
            316.316L,哈氏合金,蒙抗尔合金、钽片、氟塑料
□---测量范围
□---法兰标准代号
□ML螺纹式隔离器型式

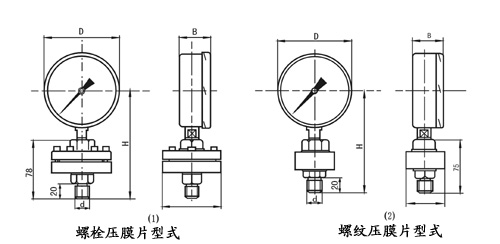

仪表型式:

型号
D
B
H
直径
d

0.1~2.5MPa
4~25MPa

螺栓压膜片式
YTP100-
100
42
149
96
92
M20×1.5
G1/2"
G3/8"
YTP150-
150
48
179
96
92
螺纹压膜片式
YTP100
100
42
147
78
48
YTP150
150
48
177
78
48

 □HG20592~20614-97标准(本厂常用法兰标准)

DN
PN(MPa)
D
K
d
C
L
25
0.25~0.16
100
75
58
14
Φ11
1~2.5
115
85
65
16
Φ14
32
0.25~0.16
120
90
69
16
Φ14
1~2.5
140
100
76
18
Φ18
40
0.25~0.16
130
100
78
16
Φ14
1~2.5
150
110
84
18
Φ18
50
0.25~0.16
140
110
88
16
Φ14
1~2.5
165
125
99
20
Φ18
