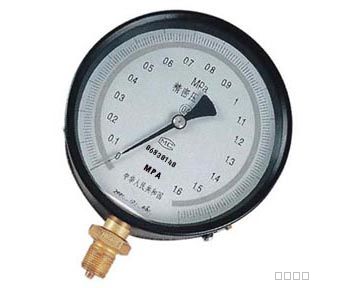

![[pics:title]](/static/upload/image/20221010/1665371036608824.jpg)
压力表适用于测量无爆炸危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
主要技术指示
型号 | Y-40 Y-40Z | Y-60 Y-60Z Y-60ZT | Y-100 Y-100ZT | Y-150 Y-150ZT | Y-250 |
公称直径mm | ￠40 | ￠60 | ￠100 | ￠150 | ￠250 |
接头螺纹 | M10*X1 | M14X1.5 | M20X1.5 | ||
精确度等级 | 0~0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 | ||||
测量范围 MPa | 0~10；16；25 | 0~10；16；25；40；60；100 | |||
-0.1~0；0.1~0.06；0.15；0.3；0.5；0.9；1.5；2.4 | |||||
使用工作温度：-40℃～70℃，相对温度不大于 85%
温度影响:不大于0.4%/10℃（使用温度偏离±5℃）
仪表执行标准：GB/T1226-2001

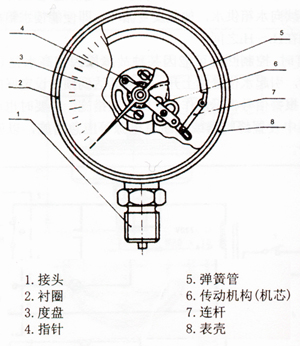

■ 结构原理
仪表的测量系统由接头、传动机构、指示装置和外壳、瘫痪管组成，由于被测介质压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在盘度指示相应的压力数值。为了消除扇形齿轮转轴齿轮间隙活动，在转轴齿轮上装置了盘形游丝。

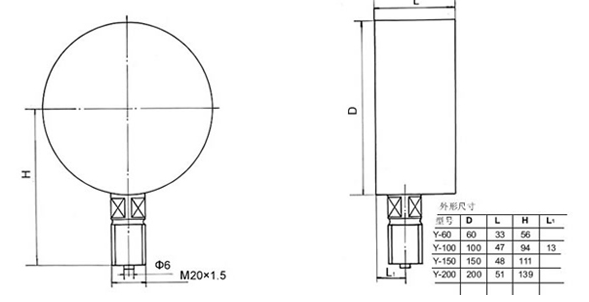

■ 外形尺寸
主要技术指标
| 型号 | D(￠) | d | d1(￠) | L | d0 | B | H | d2(￠) | H1 | H2 | L1 |
| Y-40 | 40 | M10X1 | 2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y-40Z | 40 | M10X1 | 2.5 | 10 | 40 | 24 | 0 | 2 | |||
| Y-60 | 60 | M14X15或M10X1 | 5 | 14 | 56 | 30 | 12 | 2 | |||
| Y-60Z | 60 | 5 | 14 | 58 | 30 | 0 | 2 | ||||
| Y-60T | 60 | 5 | 14 | 56 | 30 | 4.5 | 13 | 2 | |||
| Y-60ZT | 60 | 5 | 14 | 72 | 53 | 30 | 4.5 | 24 | 0 | 2 | |
| Y-100 | 100 | M20X1.5 | 6 | 20 | 72 | 90 | 44 | 18 | 2 | ||
| Y-100Z | 100 | M20X1.5 | 6 | 20 | 85 | 44 | 30 | 2 | |||
| Y-100T | 100 | M20X1.5 | 6 | 20 | 90 | 45 | 5.5 | 39 | 18 | 2 | |
| Y-100ZT | 100 | M20X1.5 | 6 | 20 | 118 | 85 | 44 | 5.5 | 30 | 2 | |
| Y-150 | 150 | M20X1.5 | 6 | 20 | 118 | 115 | 48 | 18 | 2 | ||
| Y-150Z | 150 | M20X1.5 | 6 | 20 | 92 | 47 | 41 | 30 | 2 | ||
| Y-150T | 150 | M20X1.5 | 6 | 20 | 115 | 48 | 5.5 | 18 | 2 | ||
| Y-150ZT | 150 | M20X1.5 | 6 | 20 | 165 | 92 | 47 | 5.5 | 30 | 2 | |
| Y-200 | 200 | M20X1.5 | 6 | 20 | 165 | 146 | 50 | 18 | 2 | ||
| Y-250 | 250 | M20X1.5 | 6 | 20 | 167 | 50 | 18 | 2 |
