压力仪表系列

不锈钢膜盒压力表

用途说明 YE-100B、150B系列不锈钢膜盒压力表根据普通膜盒压力表的机构原理而研制的具有耐腐蚀的微压测量仪表。导压系统及外壳均采用不锈钢制成。应用于耐腐蚀要求较高的工艺流程中的各种气体介质的微压和副压的测量；也可用于锅炉通风和气体管

全国热线0517-86881568

详情介绍

用途说明

YE-100B、150B系列不锈钢膜盒压力表根据普通膜盒压力表的机构原理而研制的具有耐腐蚀的微压测量仪表。导压系统及外壳均采用不锈钢制成。应用于耐腐蚀要求较高的工艺流程中的各种气体介质的微压和副压的测量；也可用于锅炉通风和气体管道、燃烧装置等其它类似设备上。是引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。

结构原理

仪表由测量系统（包括接头、膜盒等），传动机构，指示装置和外壳所组成。导压系统及外壳均用不锈钢制成，采用密封型结构，防护污垢物侵入。

当被测介质的压力作用于膜盒时，其自由端产生相应的弹性变形-位移，经拔杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来

主要技术指标

标度范围、精确度等级及重量

型号	标度范围KPa			精确度等级基本误差限±%
型号	正压	负压	正负压	精确度等级基本误差限±%
YE-100B YE-150B	0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60	-1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0	+0.8 +1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20	1.6 2.5

使用环境条件：工作环境温度：-40~70℃，相对湿度不大于80%

抗工作环境振动：V.H.3

型号	D	H	H
YE-100B	100	90	50
YE-150B	150	120	44

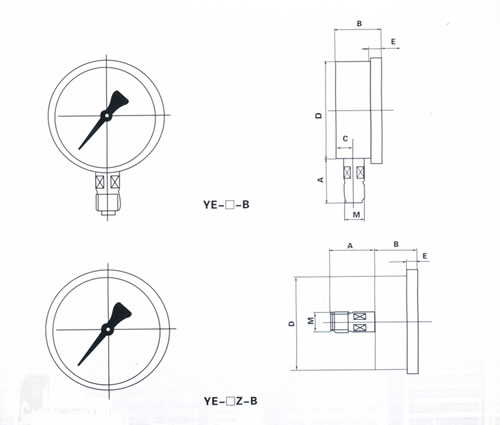

外形尺寸

标签：

上一篇：压力表

下一篇：差动远传压力表
